IBH Link UA Quad Core – 3220

REF:3220

IBH Link UA Quad Core – 3220

Información adicional

Protocolos

Modbus-TCP
MQTT
OPC UA
RFC1006, ISO Sobre TCP

Puerto

Bus de Campo
Ethernet
Ethernet Industrial
Serie

Familia de producto

IBHsoftec Industrial Gateways

Descripción

Documentación técnica

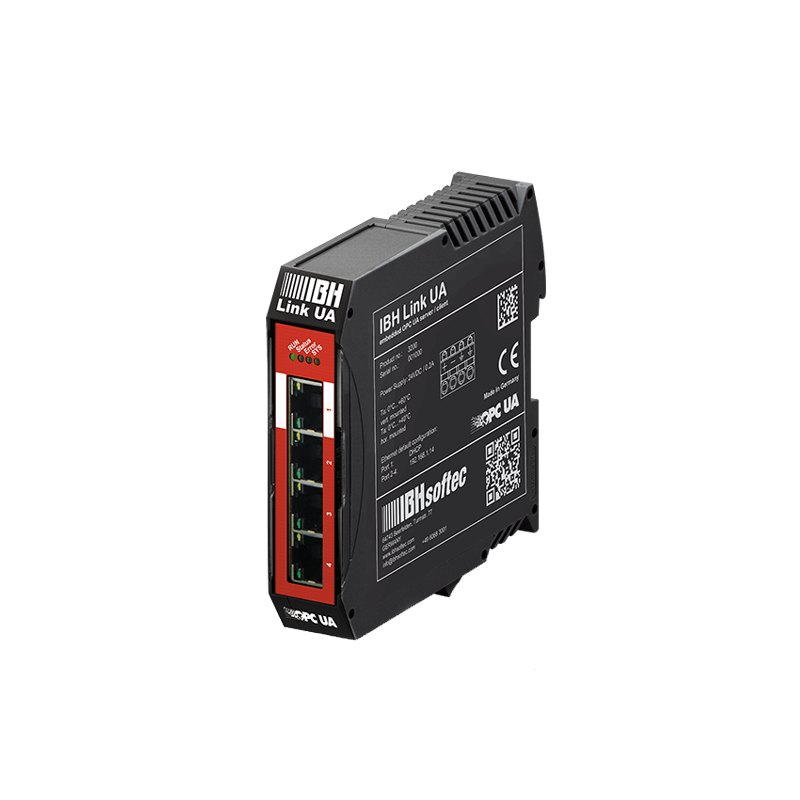

Servidor/cliente OPC UA embebido con firewall integrado para controladores SIMATIC, Mitsubishi y Rockwell. Es un dispositivo compacto para montaje en carril DIN con 4 puertos Ethernet y una fuente de alimentación de 24V.
El IBH Link UA Quad Core es un dispositivo mucho más potente para aplicaciones exigentes.
Además, el IBH Link UA Quad Core ofrece la posibilidad de ampliar la funcionalidad con servicios en la nube mediante el uso de una tarjeta SD, ponte en contacto con nosotros si estás interesado.
La configuración del IBH Link UA se realiza con el editor IBH OPC UA gratuito, el original Siemens STEP7 o el TIA Portal. No es necesario ningún otro software especial. De este modo, el IBH Link UA se puede integrar perfectamente en el proyecto del PLC.
La definición de las variables se transferirá desde la herramienta de programación al IBH Link UA vía Ethernet. Los atributos de las variables (por ejemplo, protección contra escritura o límites) se definirán directamente dentro del proyecto del PLC. Esto permite el acceso simbólico a variables y estructuras de bloques de datos.
La comunicación con el PLC S5 y S7 se establece a través de Ethernet. Si el PLC no tiene puerto Ethernet, se pueden utilizar nuestras conocidas pasarelas IBH Link S7 o IBH Link S5. Hay tres puertos Ethernet para el nivel de máquina en IBH Link UA y un puerto Ethernet para el nivel de supervisión. En el nivel de supervisión sólo se permite el acceso OPC. Entre ambos niveles hay un firewall integrado. La configuración de los puertos Ethernet se puede realizar utilizando un navegador web estándar.
Una de las ventajas del IBH Link UA de IBHsoftec es que el IBH Link UA admite funciones de Cliente y Servidor simultáneamente. Esto permite el intercambio de datos entre diferentes servidores OPC UA. Por ejemplo, los sistemas de control y otros equipos con servidores OPC UA de diferentes fabricantes pueden intercambiar datos entre sí. La configuración de las funciones del cliente se realizará mediante un navegador web estándar.
Variables OPC UA definidas por el usuario:.
Las estructuras de datos se pueden definir en un espacio de nombres separado y luego conectarse a cualquier otro servidor OPC UA a través de la función de cliente. Esto significa que otros clientes OPC UA también pueden leer y escribir estas estructuras de datos.
Conexión MQTT:
Las variables OPC UA definidas por el usuario se pueden intercambiar con un broker/servidor MQTT .
Por lo tanto, IBH Link UA se puede utilizar como capa entre máquinas y sistemas de control (MES, ERP…) independientemente de los controladores.
Soporte de modelos y métodos de datos con Python:
Para vincular modelos de datos o especificaciones complementarias con módulos Python en IBH Link UA, la especificación complementaria o modelo de datos deseado se integra en el proyecto en IBH Link UA. La Fundación OPC ha especificado modelos de datos para diferentes industrias. Para la automatización industrial, por ejemplo, existen modelos de datos para la automatización de instalaciones y máquinas de producción, como el control, la supervisión y el diagnóstico de máquinas, así como la gestión de procesos de producción y la gestión de energía. Esto significa que se pueden utilizar todas las posibilidades que ofrece Python.
GDS – Global Discovery Service (Servidor/Cliente):
Un Global Discovery Server (GDS) proporciona mecanismos para la administración central de los siguientes componentes:
Certificados firmados por CA y certificados autofirmados
Listas de confianza y listas de revocación de certificados (CRL)
Un GDS proporciona así un punto de acceso para la gestión central de certificados.Por lo tanto, asume el papel de un servidor de seguridad dentro de una red OPC UA.
Opcionalmente, es posible instalar un servidor GDS desde Unified Automation como contenedor Docker.
Software TeamViewer :
El software TeamViewer preinstalado ofrece la opción de acceder a casi todos los sistemas PLC en cualquier momento y lugar.

Servidor OPC UA para una fácil conexión a sistemas y visualizaciones MES, ERP y SAP
Funciones de cliente OPC UA para el intercambio de datos entre diferentes servidores OPC UA
Certificado de la Fundación OPC
SoftPLC integrada para preprocesamiento de datos
4 puertos Ethernet con Firewall para una separación limpia de la máquina y el nivel de supervisión
Niveles de seguridad escalables a través del intercambio de certificados firmados digitalmente
Conexión a S7-PLC a través de S7 TCP/IP o IBH Link S7
Conexión a S5-PLC a través de IBH Link S5
Configuración cómoda con el nuevo IBH OPC UA Editor, Siemens STEP7 o el TIA Portal
Administración mediante navegador web
Datos históricos
Alarmas y condiciones
Conexión Modbus
Espacio de direcciones personalizado y definible
Compatibilidad con SINUMERIK 840D/840D SL
NUEVO: Soporte para SINUMERIK ONE
Soporte para LOGO 8 y LOGO
Soporte para el controlador Mitsubishi MELSEC series IQR, FX5, QnA y L
Soporte para el controlador Rockwell Controllogix y Compactlogix
Descarga y Carga de la configuración en una tarjeta MicroSD
Soporte de modelos y métodos de datos con Python
OPC UA sobre MQTT Cloud Connection
Docker Container – entorno de ejecución para aplicaciones de software
GDS – Servicio de descubrimiento global (servidor/cliente)
