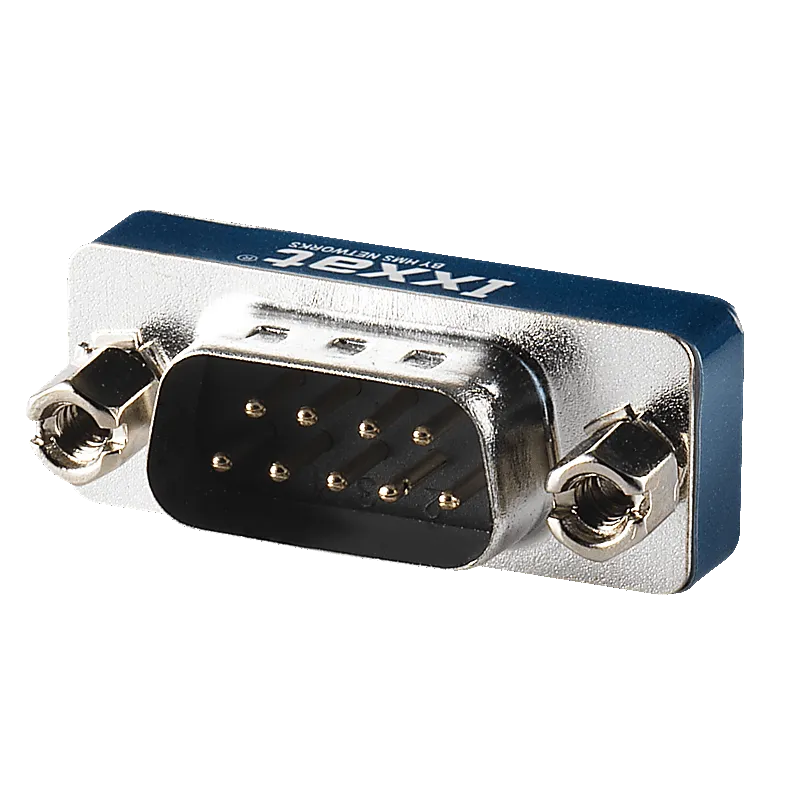

Ixxat D-Sub 9 connector with two CAN terminations – 1.04.0075.30003
Terminación para redes CAN/CAN FD (enchufe D-Sub 9)
El conector Ixxat Sub-D9 con dos terminaciones CAN garantiza una terminación adecuada de los buses CAN y CAN FD. Cuenta con un diseño de adaptador D-Sub 9 macho a hembra y se utiliza cuando un nodo CAN carece de terminación interna o si no hay ningún nodo CAN conectado al final del bus CAN. Según ISO 11898-2, los sistemas CAN de alta velocidad requieren resistencias finales.
Ixxat D-Sub 9 connector with two CAN terminations – 1.04.0075.30003
Terminación para redes CAN/CAN FD (enchufe D-Sub 9)
El conector Ixxat Sub-D9 con dos terminaciones CAN garantiza una terminación adecuada de los buses CAN y CAN FD. Cuenta con un diseño de adaptador D-Sub 9 macho a hembra y se utiliza cuando un nodo CAN carece de terminación interna o si no hay ningún nodo CAN conectado al final del bus CAN. Según ISO 11898-2, los sistemas CAN de alta velocidad requieren resistencias finales.
- IXXAT Accessories
Integridad de señal óptima con dos terminaciones
Integra dos resistencias de 120 Ohm, lo que garantiza una terminación adecuada del bus CAN/CAN FD. Las resistencias se colocan entre el pin 2 (CAN-L) y el pin 7 (CAN-H), así como entre los pines 1 y 4.
Descripción general de datos técnicos
Aislador: PBT reforzado con fibra de vidrio / contacto: latón, chapado en oro sobre níquel / carcasa: estaño / resistencia del aislante: 500 MOhm min. a 500 V CC / rango de temperatura: -55 °C a 105 °C
