S5+S7 for Windows® Version 7 – 10022
S5 para Windows® está diseñado para programar la familia de PLC Siemens SIMATIC S5 con STEP5.
Con S7 para Windows® se pueden programar todas las series de control PLC Simatic S7-300 y S7-400.
S5+S7 for Windows® Version 7 – 10022
S5 para Windows® está diseñado para programar la familia de PLC Siemens SIMATIC S5 con STEP5.
Con S7 para Windows® se pueden programar todas las series de control PLC Simatic S7-300 y S7-400.
- MPI
- PPI
- Profibus (DP, FDL, FMS, PA)
- RFC1006, ISO Sobre TCP
- Bus de Campo
- Ethernet
- Serie
- IBHsoftec S5 and S7 for Windows
Novedad en la versión 7:
- OsziCam
- Status recorder
- LogView
- Asistencia de entrada inteligente
- En línea con SIMATIC S5 a través de SINEC L2
- En línea con SIMATIC S5 a través de H1
- Llamada de los paquetes COM STEP5 en
Windows XP (32/64 bits)
Windows Vista (32/64 bits)
Windows 7 (32 /64 Bits)
Windows 8 (32/64 Bits)
Windows 10 (32/64 Bits)
Windows 11 (64 Bits)

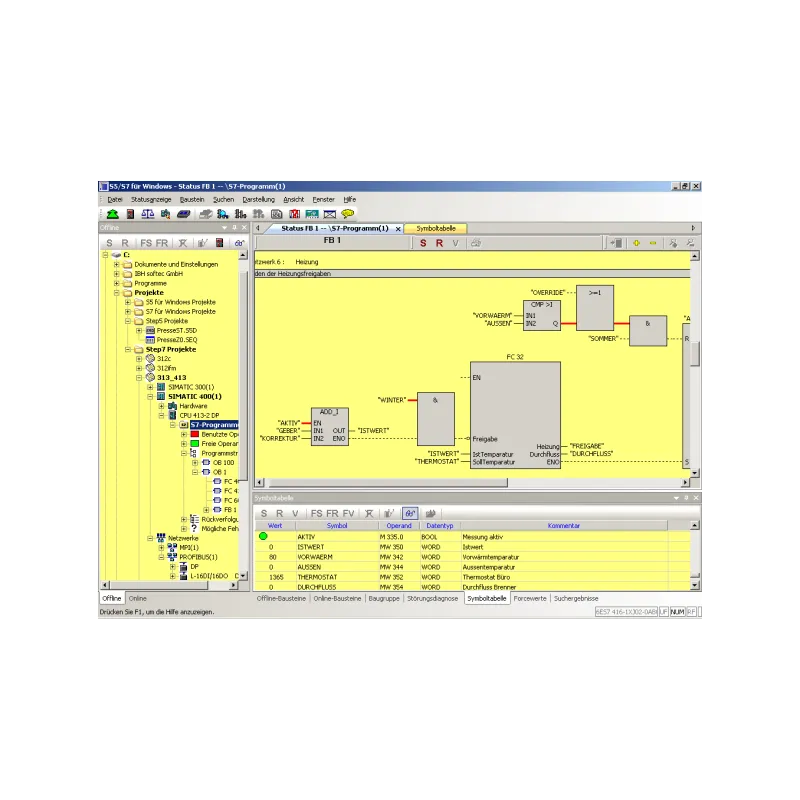

La versión combinada de S5 para Windows y S7 para Windows contiene todas las funcionalidades de ambas herramientas en una sola aplicación.Programación de S5 S5 para Windows proporciona las herramientas para crear, modificar, probar y documentar programas para controladores lógicos programables (PLC). S5 para Windows está diseñado para programar la familia de PLC Siemens SIMATIC S5 con STEP5. El diagrama de bloques de funciones (FUP), el diagrama de contactos (LAD) y la lista de instrucciones (STL) se utilizan como presentaciones para S5. Los programas S5 existentes se pueden editar directamente sin importar/exportar. S5 para Windows es compatible con la unidad de programación original de Siemens. Para la resolución automática de problemas, las funciones de S5 Doctor también están integradas.

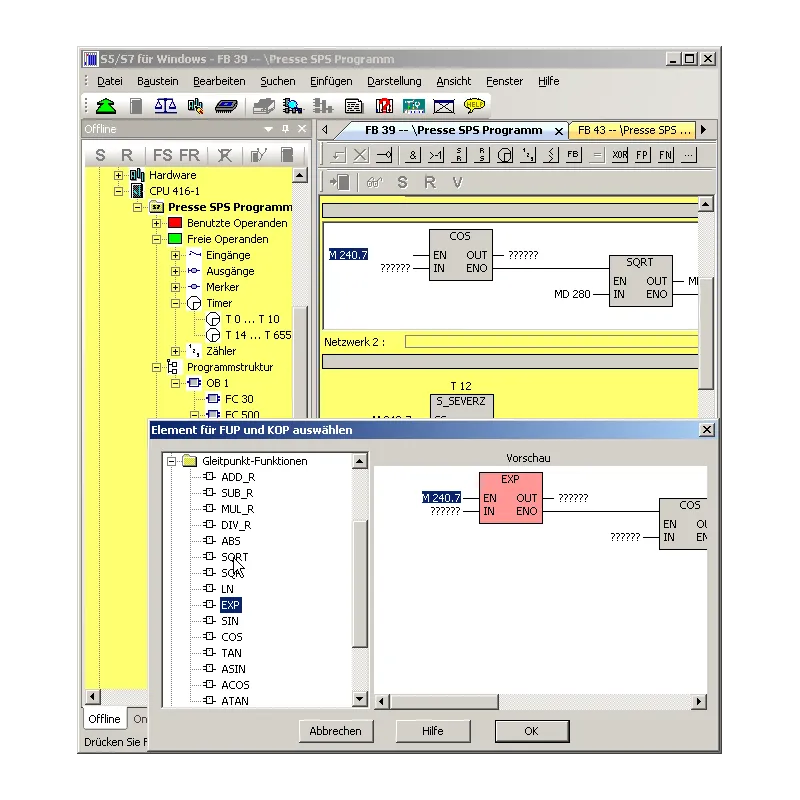

Se integra un editor cómodo para crear y editar tablas simbólicas. Es posible buscar y reemplazar según cualquier criterio, así como volver a cablear. Se integra una verificación de sintaxis. El nuevo y cómodo editor de segmentos múltiples para la creación de listas de instrucciones, diagramas de bloques de funciones y diagramas de contactos permite también la representación de funciones complejas. La atención se ha centrado en la facilidad de uso con el ratón y/o el teclado. Las referencias cruzadas y/o los archivos de símbolos correspondientes se muestran con las direcciones correctas. En esta ventana el archivo de símbolos se puede editar simultáneamente. Se integra la asignación de nuevas direcciones con verificación de sintaxis. Las listas de estados de cuenta se crean con la comodidad del editor integrado. El portapapeles de Windows se puede utilizar para manipulaciones de programas o configuraciones en cualquier lugar. Las listas de declaraciones se pueden transformar en diagramas de bloques de funciones o diagramas ladder, en la medida en que sean visualizables. La visualización de diagramas de bloques de funciones y diagramas ladder en forma de listas de estados siempre es posible.La OsciCAM permite analizar procesos de movimiento mediante la sincronización de vídeos previamente grabados y señales de proceso. Los vídeos grabados se pueden mostrar de forma sincronizada para procesar señales y un estado de bloque grabado del PLC con time stamp.Con el Statusrecorder, los procedimientos dinámicos se pueden explorar mediante el análisis posterior del estado del bloque cuadro por cuadro. Statusrecorder registra el estado del bloque y lo muestra con una time stamp, lo que permite cambiar posteriormente entre las presentaciones STL, CSF y LAD.
Con el Osciloscopio las capacidades de diagnóstico del sistema de programación se potencian aún más. Los procesos dinámicos se pueden monitorizar y analizar en una pantalla integrada, con una apariencia adaptada del panel frontal de un osciloscopio. Apuntar a señales de E/S con una sonda de prueba virtual es suficiente para monitorizar múltiples señales dentro del osciloscopio virtual. La grabación de señales se puede detener en cualquier momento para realizar una investigación más detallada del fallo de la máquina. Además de observar las señales de E/S, también se puede observar el estado de las variables locales en una posición definida de ejecución del programa, simplemente apuntando a la variable con la sonda de prueba en estado de bloque. Esto sólo es posible gracias a la integración en el sistema de programación S5 para Windows. Los datos registrados también se pueden guardar para una investigación posterior, con fines de archivo o para enviar la información por correo electrónico. Con S5 para Windows se pueden mostrar múltiples segmentos en la lista de declaraciones de representaciones de visualización de estado, bloque de funciones diagrama y diagrama ladder. La función de estado de la CPU proporciona información sobre la pila de interrupciones, la pila de bloques y los datos del sistema.S5 para Windows permite llamar a los paquetes COM. La comunicación con un PLC se puede establecer mediante un adaptador USB.La Programación de secuencia de pasos del G5 para Windows (ahora incluida en S5 para Windows) es una herramienta para programar fácilmente pasos secuenciales (control de secuenciador) dentro de un programa de PLC STEP5. Una secuencia de pasos programada en un bloque de secuencia de pasos (SB) está formada por pasos y transiciones. La lógica de transiciones se utiliza para habilitar el siguiente paso. El G5 gráfico para la programación de secuencias de pasos de Windows admite secuencias lineales, bifurcaciones alternativas, bifurcaciones simultáneas y saltos. Los pasos se muestran con cuadros. Existe una diferenciación entre un paso inicial, un paso permanente y un paso selectivo. El paso inicial se utiliza para un inicio incondicional de la secuencia de pasos. Las instrucciones de un paso permanente siempre se ejecutarán incluso si el indicador de paso no está activo. Las instrucciones de un paso selectivo se omitirán si el indicador de paso no está activo. Las transiciones se muestran como líneas. El siguiente paso sólo se ejecutará si la lógica de una transición es verdadera. Con una bifurcación simultánea es posible bifurcar hasta ocho (8) pasos más. La visualización gráfica de pasos y transiciones puede incluir comentarios. A excepción del paso inicial, a cada paso se le puede asignar un tiempo. Esto podría ser un tiempo de espera (temporizador de retraso) o un tiempo de monitorización (perro guardián). La programación de secuencia de pasos gráfica G5 para Windows es compatible con el paquete de programación SIEMENS GRAPH5 y GRAPH5/II PLC y por lo tanto también necesita los bloques de funciones y pasos estándar SIEMENS (FB70/71 – SB0, FB72 – SB2, FB73 – SB3). Simultáneamente a la secuencia de pasos real, la lógica del paso o transición seleccionado se muestra en una ventana separada. Esta lógica se puede mostrar y editar en lógica de escalera (LAD), diagrama de flujo del sistema de control (CSF) o lista de declaraciones (STL). Se puede ajustar el tamaño de la ventana lógica. La Biblioteca Simbólica correspondiente también podrá visualizarse y editarse al mismo tiempo. El tamaño de los cuadros de paso es ajustable al tamaño (número de caracteres por línea, número de líneas) de los comentarios utilizados. La visualización de estado tiene el mismo diseño que la ventana del editor. Los pasos activos y corruptos están especialmente indicados. S7 programación Para programar los PLC-control Siemens series S7-300 y S7-400 de manera eficiente y cómoda, IBH softec proporciona el software S7 para Windows. Este software se puede combinar con S5 para Windows o ejecutarse de forma independiente. Con S7 para Windows se puede programar toda la serie de controles PLC Simatic S7-300 y S7-400. El conjunto completo de instrucciones S7 se implementa en las presentaciones Lista de instrucciones (STL), Diagrama de bloques de funciones (SFC) y Diagrama de contactos (LAD).Por supuesto todas las funciones en línea están implementadas. El nuevo concepto operativo de la versión 7 se ha desarrollado sobre la base de los conocimientos más recientes en la guía del operador. Las listas de bloqueo y las tablas simbólicas, por ejemplo, se pueden organizar libremente, se pueden dibujar en cualquier orden desde la ventana principal a una segunda pantalla y se pueden desvanecer automáticamente desde la ventana principal para ganar más espacio en la pantalla. También se ha ajustado la presentación de los parámetros del módulo.Con S7 para Windows el conjunto de instrucciones S7 completo se puede mostrar en la representación STL (Statement List) en la vista de estado. La operación de estado también es posible en las representaciones Diagrama de bloques de funciones (SFC) y Diagrama de contactos (LAD). Además, en la ventana de estado se integran vistas de variables y tablas simbólicas. Todas las interfaces instaladas capaces de conectarse a un PLC se muestran en la vista en línea.Todos los proyectos STEP7 se pueden editar directamente sin importar/exportar. Los proyectos STEP7 archivados se pueden abrir directamente. Todos los accesos de escritura al PLC se pueden impedir mediante una protección por contraseña. Es posible la trazabilidad de señales (operands). También es posible realizar referencias cruzadas sobre módulos de E/S completos y diagnósticos de hardware o módulos. También se implementan la vista previa de impresión y el forzado de operandos. Se ha optimizado la conversión de programas S5 a S7. También es posible guardar proyectos S7 completos en una tarjeta de memoria (dependiendo de la CPU).La versión 7 contiene Simulación S7 y la cómoda comparación de bloques (BlockDiff). También están integradas las funciones de S7 Doctor para la resolución automatizada de problemas. El S7 para Windows permite una depuración totalmente automatizada en el programa PLC en ejecución. En comparación con la depuración clásica, el S7 para Windows realiza todas las tareas necesarias durante la depuración y devuelve el motivo de la detención en texto sin formato. A diferencia de las herramientas de diagnóstico convencionales, no es necesaria ninguna adaptación especial del programa del PLC.El OsciCAM permite analizar procesos de movimiento mediante la sincronización de vídeos previamente grabados y señales de proceso. Los vídeos grabados se pueden mostrar de forma sincrónica para procesar señales y un estado de bloque grabado del PLC con time stamp.Con el Statusrecorder, los procedimientos dinámicos se pueden explorar mediante el análisis posterior del estado del bloque cuadro por cuadro. El Statusrecorder registra el estado del bloque y lo muestra con time stamp, lo que permite el cambio posterior entre las presentaciones STL, CSF y LAD.

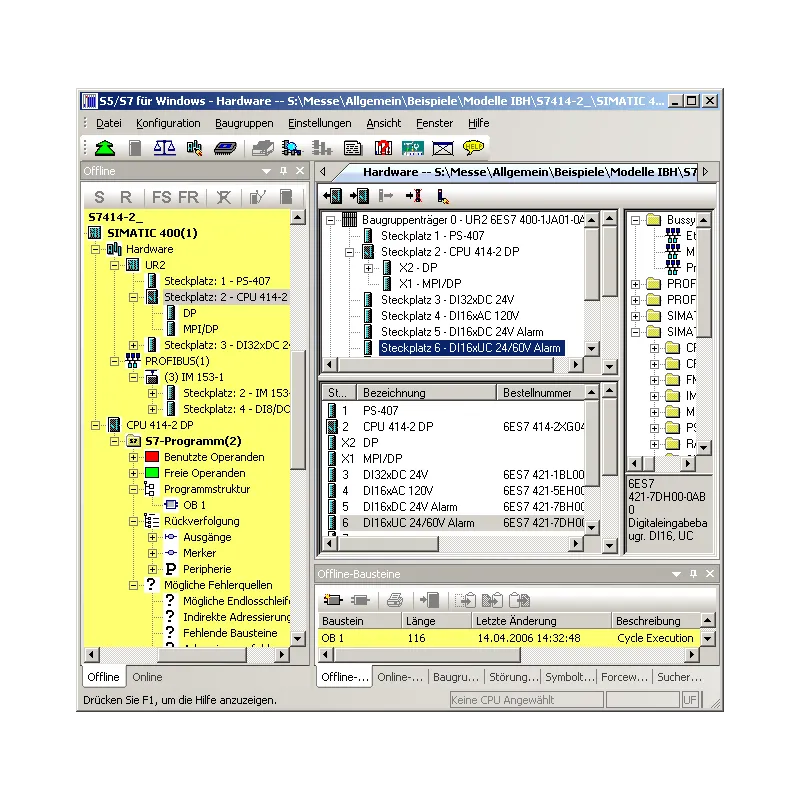

Con la función Osciloscopio, las capacidades de diagnóstico del sistema de programación son mejorado aún más. Los procesos dinámicos se pueden monitorizar y analizar en una pantalla integrada, con una apariencia adaptada del panel frontal de un osciloscopio. Apuntar a señales de E/S con una sonda de prueba virtual es suficiente para monitorizar múltiples señales dentro del osciloscopio virtual. La grabación de señales se puede detener en cualquier momento para realizar una investigación más detallada del fallo de la máquina. Además de observar las señales de E/S, también se puede observar el estado de las variables locales en una posición definida de ejecución del programa, simplemente apuntando a la variable con la sonda de prueba en estado de bloque. Sólo la integración en el sistema de programación S7 para Windows lo hace posible. Los datos registrados también se pueden guardar para una investigación posterior, con fines de archivado o para enviar la información por correo electrónico. La configuración hardware permite la parametrización de módulos, la asignación de direcciones y la configuración de un PROFIBUS. Al hacer clic en el módulo en la configuración, se abre un diálogo que permite configurar los parámetros del módulo. En la ventana de detalles del módulo o CPU, los cambios ejecutados se marcan claramente, para evitar cambios no intencionados antes de guardar. Además de los componentes PROFIBUS originales de Siemens, nuestro catálogo de hardware contiene componentes PROFIBUS de otros fabricantes que son compatibles con Siemens. El catálogo de hardware se puede ampliar con archivos en formato GSD. La configuración hardware de proyectos STEP7 existentes se puede leer y editar. Además de la creación fuera de línea de configuraciones de hardware, también es posible leer y editar configuraciones existentes desde un PLC. Para una depuración rápida, se integran funciones de diagnóstico del módulo. El catálogo de hardware se actualiza constantemente para obtener los últimos módulos. Estas actualizaciones están disponibles gratuitamente a través de Internet. .
