SoftPLC S7-416 – 1302
El IBH SoftPLC S7-315 / S7-416 ejecuta un programa de la misma manera que un PLC de hardware.
SoftPLC S7-416 – 1302
El IBH SoftPLC S7-315 / S7-416 ejecuta un programa de la misma manera que un PLC de hardware.
- Profibus (DP, FDL, FMS, PA)
- RFC1006, ISO Sobre TCP
- Bus de Campo
- Ethernet
- RS485
- Serie
- IBHsoftec SoftPLC
El IBH SoftPLC S7-315 / S7-416 ejecuta un programa de la misma manera que un PLC de hardware. La ventaja de ejecutar un programa de PLC de esta manera es que el estado del PLC se puede mostrar en tiempo real. Dado que el Soft PLC se comporta como un PLC SIMATIC original, se pueden utilizar las herramientas de programación S7 para Windows, STEP7 o el TIA Portal. Las conexiones online se pueden establecer en serie, vía Ethernet, vía PROFIBUS DP y directamente en el mismo PC. También para la ingeniería de proyectos y el diagnóstico de PROFIBUS DP S7 para Windows se puede utilizar la herramienta STEP7 original o el TIA Portal. El programa de un S7-PLC o un Siemens WinAC SoftPLC, incluida la configuración PROFIBUS DP, se puede transferir al SoftPLC S7-315 / S7-416. El intercambio de datos con SoftPLC se puede establecer con S7 para Windows, Siemens STEP7 o el TIA Portal. Si el sistema de programación está instalado en el mismo PC se puede acceder directamente a SoftPLC. Se incluyen los controladores necesarios. Si se utiliza una tarjeta PROFIBUS Hilscher CIF30/50/60, el SoftPLC se puede programar o acceder desde un panel de operador a través del PROFIBUS conectado, si los drivers están correctamente configurados.
SoftPLC permite monitorizar procesos, operación y control desde una sola unidad de hardware. El uso de SoftPLC es especialmente útil si de todos modos se necesita utilizar un PC para toma de datos, visualización de procesos, programación o cualquier otro motivo. Una solución SoftPLC elimina la necesidad de un PLC de hardware y el procesador de comunicaciones correspondiente.
Si el controlador IBHNet está instalado en la PU, SoftPLC se puede programar a través de Ethernet. El controlador IBHNet se puede descargar desde nuestra página de inicio. Las funciones online también son posibles utilizando el protocolo Siemens ISO on TCP (RFC1006).
El S7 SoftPLC tiene un Modbus TCPServer integrado, que es compatible con numerosos Proveedores de software de visualización. Con el Servidor OPC de IBH se puede establecer una comunicación vía Ethernet con el SoftPLC S7 así como una comunicación directa en el mismo PC.
Para una rápida transferencia de datos entre SoftPLC y otras aplicaciones de Windows, hay disponible una DLL. Se suministran ejemplos de las herramientas de programación habituales.

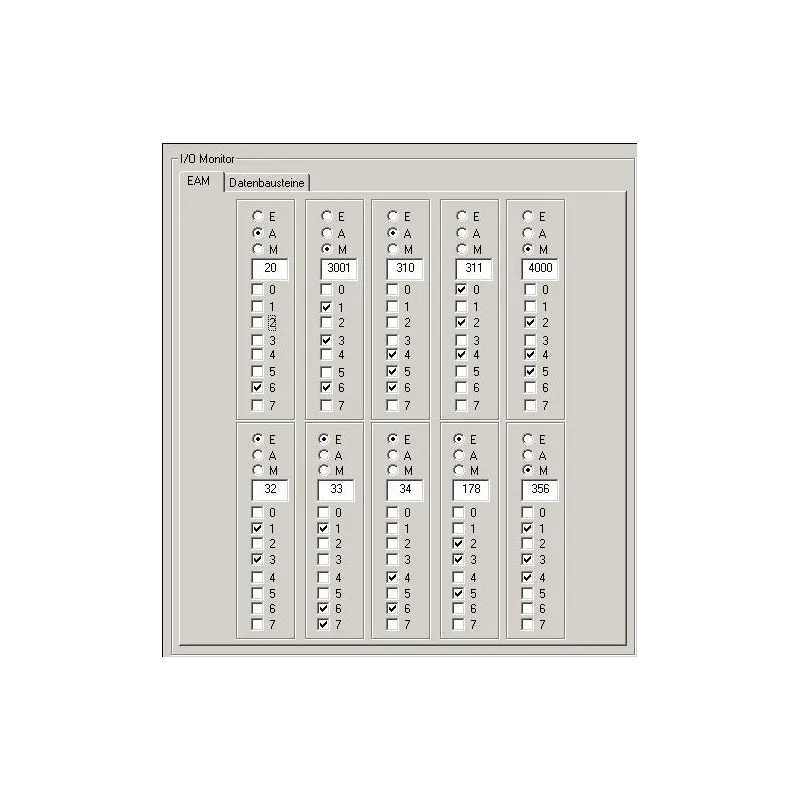

El SoftPLC puede acceder a placas de E/S estándar así como a numerosas placas de hardware inteligentes disponibles para sistemas de bus de control ampliamente utilizados en la industria. También se incluye un controlador para Modbus TCP. Modbus TCP lo utilizan empresas como Wago y Phoenix Contact. La configuración del bus de campo es muy cómoda. El monitor IO integrado simplifica la observación del estado de la señal y la modificación de las E/S. Además, también es posible acceder a SoftPLC vía Ethernet TCP/IP utilizando el driver IBHNet.
Es posible un intercambio de datos entre varios controles PLC vía Ethernet. SoftPLC contiene un procesador de comunicaciones, el cual es compatible con el Siemens CP343/CP443. Se pueden realizar conexiones de envío/recepción entre dos SoftPLC, entre SoftPLC y por ejemplo PLC Siemens. La configuración se realiza utilizando la herramienta Step7 NetPro o con el TIA Portal.
Se admiten los siguientes protocolos:
- ISO en canal TCP PU (PU, ProTool, WinCC, servidor OPC compatible, etc.)
- ISO en TCP Enviar/Recibir pasivo
- ISO en TCP Enviar/Recibir activo
- ISO en TCP Fetch/Write pasivo
- Envío/Recepción TCP pasivo
- Envío/recibo TCP activo
- Obtención/escritura TCP pasiva
- Envío/recepción UDP
El entorno del PC ofrece funciones adicionales que van más allá de las instrucciones habituales de S7. Así se pueden integrar bloques de funciones propios, programados en C. Esto brinda la posibilidad de programar controladores de hardware para E/S personalizadas sin gran desarrollo.
El SoftPLC también está disponible como un PLC de simulación pura. . El PLC de simulación S7 también tiene integradas las funciones ModbusTCP y CP.
Para satisfacer las demandas de nuestros clientes y proporcionar flexibilidad, se ha desarrollado una variedad de hardware y se encuentran disponibles plataformas de software compatibles con SoftPLC. Para aplicaciones OEM, también está disponible una versión S7 para Linux y Windows CE para casi todas las CPU.
La diferencia entre S7-SoftPLC 315 y S7-SoftPLC 416 es un número diferente de flags, temporizadores y contadores según el hardware-PLC. Las diferencias corresponden a las diferencias entre el hardware PLC 315 y 416 de Siemens. La memoria de carga del S7-SoftPLC 315 está limitada a 256 kByte, mientras que la memoria de carga del S7-SoftPLC 416 se puede configurar libremente.
Contacta con soporte para conocer la disponibilidad de controladores. .
