TCP2RTU WiFi: MODBUS TCP to RTU / ASCII converter – TCP2RTU_WiFi_EU
Convertidor MODBUS TCP a RTU / ASCII
TCP2RTU WiFi: MODBUS TCP to RTU / ASCII converter – TCP2RTU_WiFi_EU
Convertidor MODBUS TCP a RTU / ASCII
- ASCII
- Modbus (RTU y Plus)
- Modbus-TCP
- Cliente
- Wifi (WLAN, Wireless Ethernet)
- RS232
- RS485
- Wifi
- Papouch Converters

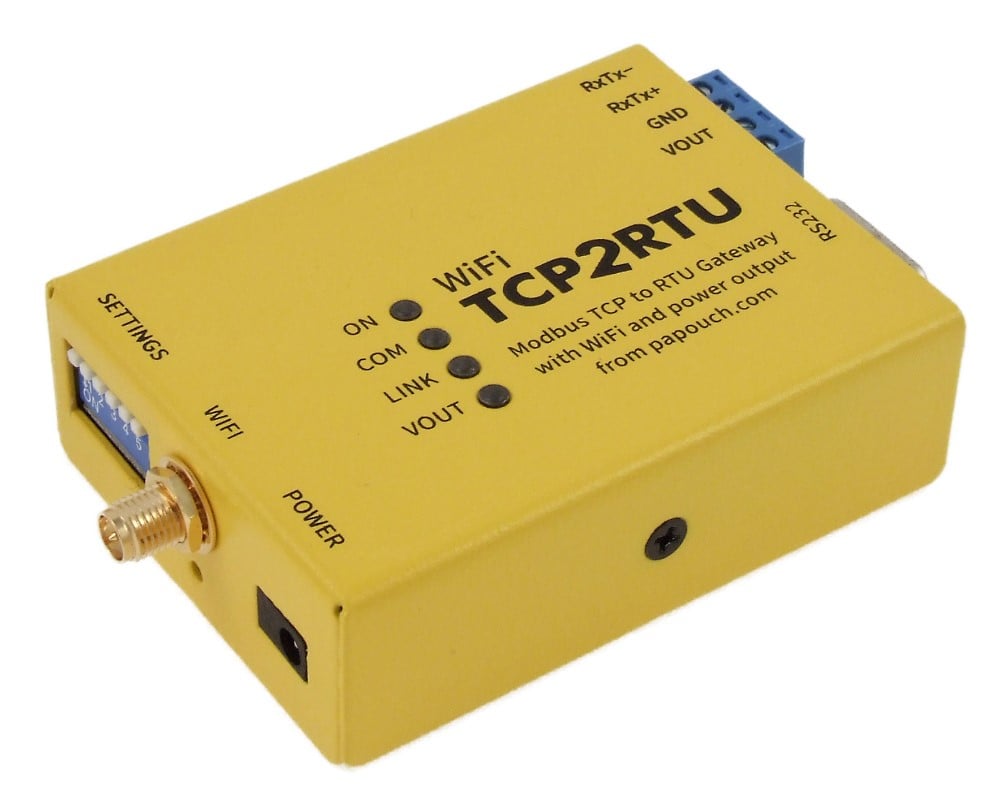

TCP2RTU WiFi es un conversor transparente en ambas direcciones del protocolo MODBUS TCP, que se ejecuta a través de WiFi, al protocolo MODBUS RTU/ASCII, que se ejecuta a través de líneas RS232, RS485 y RS422. fuerte>
El convertidor se comunica vía WiFi y se alimenta mediante un adaptador externo. También está disponible un terminal de salida de alimentación para dispositivos externos. La salida se puede activar y desactivar junto con otros parámetros a través de la interfaz web.
TCP2RTU WiFi forma parte de un diseño metálico duradero: también se puede pedir un montaje en carril DIN como accesorio.< /p>
Modos de funcionamiento
- Modbus TCP > Modbus RTU: El maestro (TCP) en Ethernet direcciona el dispositivo esclavo (RTU) en el puerto serie del convertidor.
- Modbus TCP > Modbus ASCII: El maestro (TCP) en Ethernet direcciona el dispositivo esclavo (ASCII) en el puerto serie del convertidor.
- Modbus TCP < Modbus RTU:
- El convertidor se comporta como un esclavo Modbus RTU con configuración de ID Modbus en la línea serie.
- Los datos de la línea serie en el protocolo Modbus RTU son convertidos por el convertidor a Ethernet al protocolo Modbus TCP.
- El ID de Modbus se puede configurar en 0, luego el convertidor convierte todos los datos recibidos a Modbus TCP en Ethernet, o en 1 a 247 y luego el convertidor convierte a Modbus TCP solo los datos para este ID establecido.
- Modbus TCP < Modbus ASCII: Igual que el caso anterior, excepto que el protocolo Modbus ASCII está en la línea serie
- HTTP GET: Permite escribir y leer datos desde dispositivos Modbus RTU mediante solicitudes http GET. Por ejemplo set.xml?id=31&inst=4&adr=123&val=32752 escribe con el código de instrucción 0x04 al dispositivo con ID 31 a la dirección 123 el valor 32752. Esta función será agregada solo en la próxima versión de firmware. La función también se cargará en la versión de hardware actual.
Propiedades
- Convertidor de línea serie en ambas direcciones con Modbus RTU/ASCII a Modbus TCP vía WiFi.
- Alimentación desde adaptador externo 11 a 58 V.
- Salida de alimentación para 5, 9, 12 o 24 V conectados: solo se puede encender y apagar a través de la interfaz web.
- La fuente de alimentación está separada galvánicamente de otras partes del dispositivo.
- Fácil configuración a través de la interfaz web.
- Interfaz RS232 o RS485 conmutable.
- RS232 usado: RxD, TxD, RTS, CTS, GND.
- RS485 usado usado: RxTx +, RxTx-.
- Indicación de energía, transmisión de datos de red, conexión y actividad.
