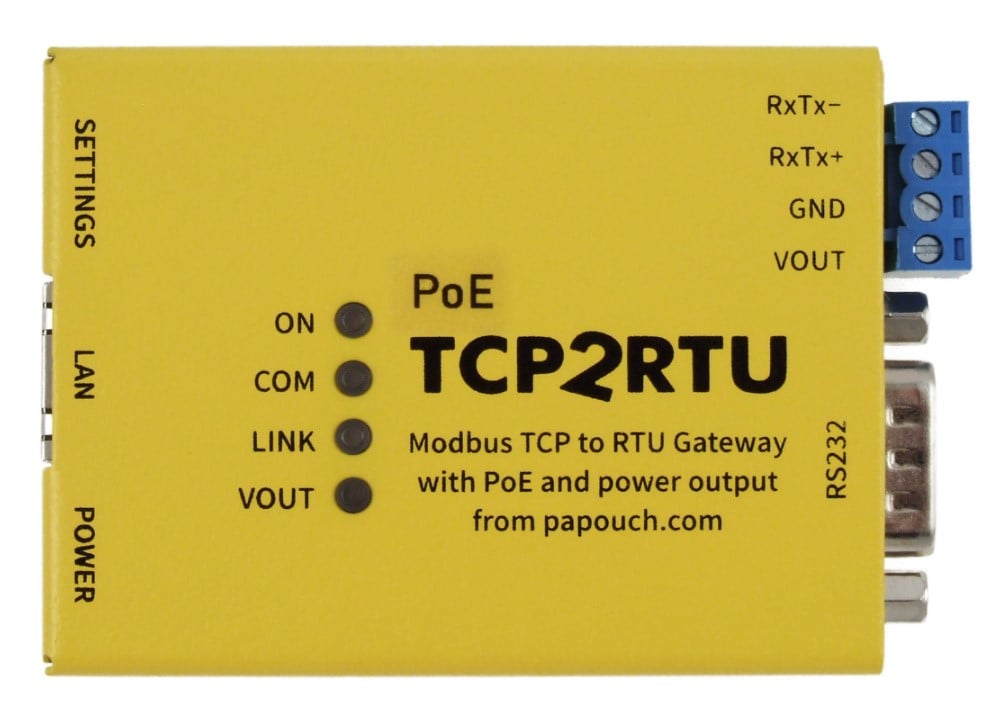

TCP2RTU_PoE: MODBUS TCP to RTU / ASCII converter with PoE power supply – TCP2RTU_POE
Convertidor MODBUS TCP a RTU/ASCII con fuente de alimentación PoE
TCP2RTU_PoE: MODBUS TCP to RTU / ASCII converter with PoE power supply – TCP2RTU_POE
Convertidor MODBUS TCP a RTU/ASCII con fuente de alimentación PoE
- Modbus (RTU y Plus)
- Modbus-TCP
- Ethernet
- RS232
- RS422
- RS485
- Papouch Converters
TCP2RTU PoE es un conversor transparente en ambos sentidos del protocolo MODBUS TCP, que se ejecuta a través de Ethernet, al protocolo MODBUS RTU/ASCII, que se ejecuta a través de líneas RS232, RS485 y RS422.
El convertidor se alimenta mediante un cable Ethernet utilizando el estándar PoE o un adaptador de corriente externo estándar. También está disponible un terminal de salida de alimentación para dispositivos externos. Tanto el convertidor como el dispositivo conectado se pueden alimentar desde PoE. La salida se puede activar y desactivar junto con otros parámetros a través de la interfaz web.
TCP2RTU PoE forma parte de un diseño metálico duradero: también se puede pedir un montaje en carril DIN como accesorio.< /p>
Modos de funcionamiento
- Modbus TCP > Modbus RTU: El maestro (TCP) en Ethernet direcciona el dispositivo esclavo (RTU) en el puerto serie del convertidor.
- Modbus TCP > Modbus ASCII: El maestro (TCP) en Ethernet direcciona el dispositivo esclavo (ASCII) en el puerto serie del convertidor.
- Modbus TCP < Modbus RTU:
- El convertidor se comporta como un esclavo Modbus RTU con configuración de ID Modbus en la línea serie.
- Los datos de la línea serie en el protocolo Modbus RTU son convertidos por el convertidor a Ethernet al protocolo Modbus TCP.
- El ID de Modbus se puede configurar en 0, luego el convertidor convierte todos los datos recibidos a Modbus TCP en Ethernet, o en 1 a 247 y luego el convertidor convierte a Modbus TCP solo los datos para este ID establecido.
- Modbus TCP < Modbus ASCII: Igual que el caso anterior, excepto que el protocolo Modbus ASCII está en la línea serie
- HTTP GET: permite escribir y leer datos desde dispositivos Modbus RTU mediante solicitudes http GET. Por ejemplo set.xml?id=31&inst=4&adr=123&val=32752 escribe con el código de instrucción 0x04 al dispositivo con ID 31 a la dirección 123 el valor 32752. Esta función será agregada en la próxima versión de firmware. La función también se cargará en la versión de hardware actual.
Propiedades
- Convertidor de línea serie en ambas direcciones con Modbus RTU/ASCII a Modbus TCP vía Ethernet.
- Alimentación mediante PoE estándar (IEEE 802.3af) o desde una fuente externa (11 a 58 V).
- Salida de alimentación para 5, 9, 12 o 24 V conectados: solo se puede encender y apagar a través de la interfaz web.
- La fuente de alimentación está separada galvánicamente de otras partes del dispositivo.
- Fácil configuración a través de la interfaz web.
- Interfaz RS232 o RS485 conmutable.
- RS232 usado: RxD, TxD, RTS, CTS, GND.
- RS485 usado usado: RxTx +, RxTx-.
- Indicación de energía, transmisión de datos de red, conexión y actividad.
