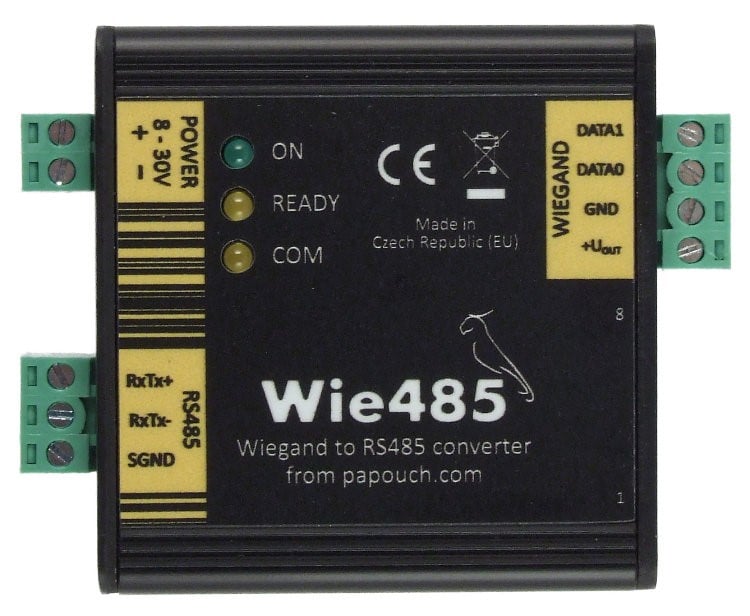

Wie485: Wiegand converter to RS485 – Wie485

Wiegand es una interfaz estándar utilizada en lectores de tarjetas "contactless". Convertidor de interfaz bidireccional Wiegand a RS485. De este modo, los lectores de tarjetas "contactless" estándar se pueden conectar fácilmente a un PC o sistema similar mediante la interfaz RS485.

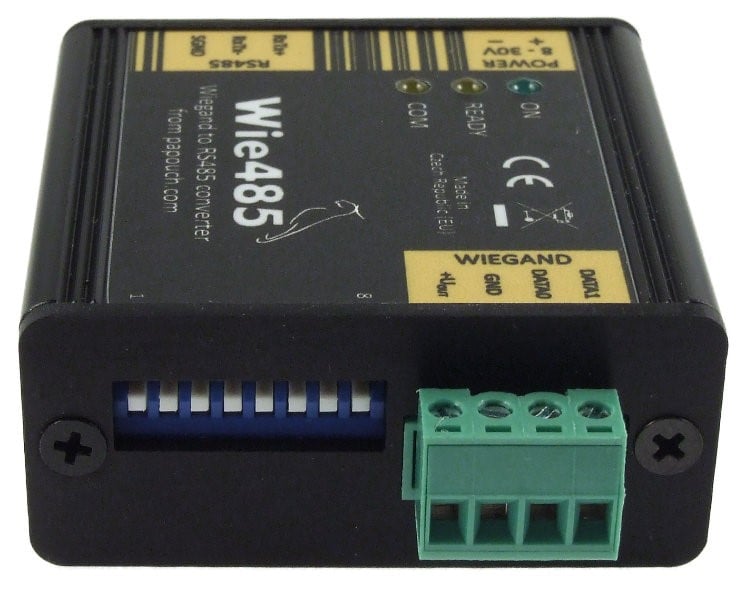

Imagen representativa del producto Wie485: Wiegand converter to RS485 – Wie485 número 2

REF:Wie485

Wie485: Wiegand converter to RS485 – Wie485

Información adicional

Bus de Campo

Modbus (RTU y Plus)

Protocolos

Wiegand

Puerto

RS485

Familia de producto

Papouch Converters

Descripción

Documentación técnica

Wiegand es una interfaz estándar utilizada en Lectores de tarjetas “contactless”. Convertidor de interfaz bidireccional Wiegand a RS485. De este modo, los Lectores de tarjetas “contactless” estándar se pueden conectar fácilmente a un PC o sistema similar mediante una interfaz RS485.

Wiegand es un protocolo de comunicación estándar utilizado por lectores de tarjetas “contactless”. Wie485 permite (1) convertir el protocolo al bus RS485 industrial estándar. Gracias a Wie485 podrás conectar fácilmente lectores “contactless” estándar con protocolo Wiegand al PC. Wie485 también puede (2) generar el protocolo Wiegand, es decir, simular lectores “contactless”.

La salida de Wie485 es el número de la tarjeta presentada o directamente un conjunto de todos los bits recibidos por el protocolo Wiegand, que pueden ser leídos por RS485 utilizando el protocolo MODBUS RTU. Wie485 también puede generar Wiegand basándose en la información recibida a través de MODBUS RTU.

El modo actual, es decir, Wiegand ––> RS485 o RS485 ––> Wiegand, se puede seleccionar mediante interruptores en el lateral.

Wie485 es un dispositivo MODBUS Slave que procesa datos en protocolos Wiegand (cualquier tipo: 1 a 64 bits). En cuanto a generar Wiegand, Wie485 puede generar Wiegand en longitudes de hasta 64 bits. La línea RS485 en el convertidor está aislada galvánicamente de otras partes del dispositivo.
