WieHUB: Wiegand interface splitter/combiner – WieHUB
Ejemplos de uso del convertidor Wiegand WieHUB
WieHUB: Wiegand interface splitter/combiner – WieHUB
Ejemplos de uso del convertidor Wiegand WieHUB
- Aislamiento galvánico
- Wiegand
- Papouch Converters

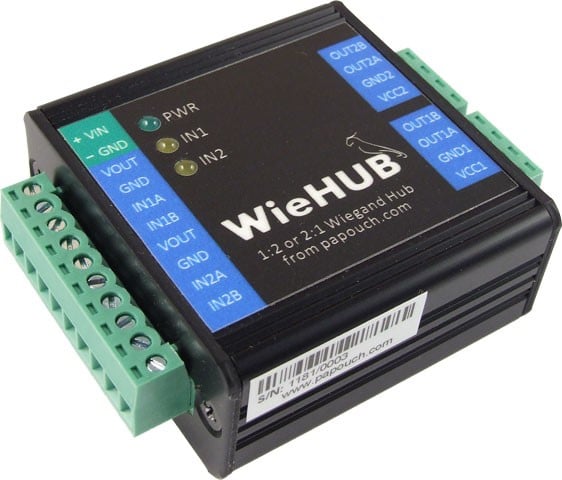

WieHUB es un convertidor de señal de interfaz Wiegand, que se utiliza para conectar varios tipos de lectores de códigos de barras, códigos 2D, lectores sin contacto, etc. Es posible dividir fácilmente una línea en dos, así como fusionar dos líneas en una. . Las salidas están aisladas galvánicamente.
Propiedades del conversor Wiegand
- Convertidor para interfaz Wiegand.
- Dos puertos de entrada y dos de salida.
- Restauración de los niveles de tensión en las líneas.
- Una parte de los bloques de terminales de entrada es la salida para alimentar los lectores conectados.
- Aislamiento galvánico de salidas: cada salida está aislada por separado.
- Fuente de alimentación de 9 a 15 VDC.
- Diseño robusto.
- Bajo pedido con montaje en carril DIN de 35 mm.
Bloque de terminales en el transmisor
Ejemplos de uso del conversor Wiegand WieHUB
El primer ejemplo es la conexión de un lector con salida de protocolo Wiegand a dos sistemas al mismo tiempo.
Ejemplo de conexión de un lector a dos sistemas
El segundo ejemplo es conectar dos lectores con salida Wiegand a un sistema. Este uso es adecuado para operaciones donde tecnológicamente se garantiza que los datos se enviarán a los lectores de forma alterna. ¡No debe haber una situación en la que ambos lectores transmitan al mismo tiempo!
Ejemplo de conexión de dos lectores a un sistema
