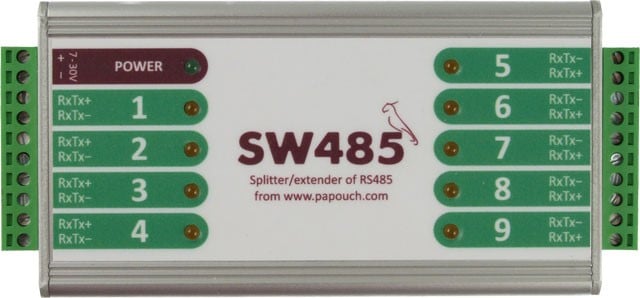

Un dispositivo para la interconexión de bloques de terminales RS485 (barras colectoras). SW485 permite conectar hasta nueve bloques de terminales RS485 en topología en estrella. Todas las líneas son iguales. Cuando una línea recibe datos, se envían a todas las demás líneas.
¿Para qué sirve?
- Permite conectar RS485 en una topología en estrella.
- Adecuada interconexión de varios dispositivos comunicándose a través de RS485.
- Interconexión de redes RS485.
- Mejora del borde de la señal para distancias más grandes.
Características del divisor RS485
- Un dispositivo para la correcta interconexión de hasta nueve líneas RS485 (habilita una topología en estrella, que normalmente no está permitida para RS485).
- Procesamiento lógico de todas las señales.
- Transmisión de señal con un retraso mínimo: solo 130 ns.
- Velocidad máxima de comunicación de líneas RS485: 1,5 Mbps
- Posibilidad de configurar el retraso de conmutación para el cambio automático de dirección del flujo de datos (de 7 µs a 1,9 ms en varios incrementos)

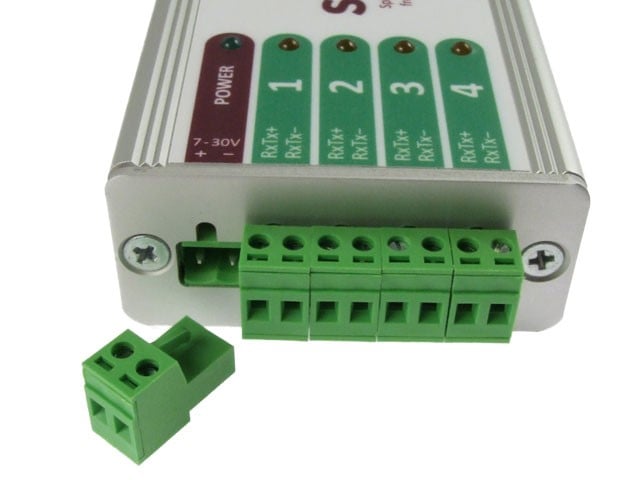

- Conexión configurable por el usuario de resistencias de terminación y resistencias de polarización que definen el estado inactivo de la línea. Estas resistencias se pueden conectar por separado para cada línea individual.
- Se puede montar en una pared o en un carril DIN de 35 mm.
- Tensión de alimentación de 7 a 30 V CC.
¿Cómo funciona el divisor RS485?
En las imagenes se puede ver el diagrama de bloques de SW485 y conexión de varios dispositivos
Los datos de líneas individuales solo son procesados por circuitos lógicos. Los datos recibidos por cualquiera de las líneas se envían a todas las demás líneas. Las líneas individuales no tienen búfer para la recepción de datos.
Cuando los datos llegan casi simultáneamente a dos líneas, el sistema recibe los datos cuyo inicio se registró primero. Las otras líneas cambian a “Transmissión” y comienzan a transmitir los datos. Una vez completada la recepción de datos, el sistema espera durante un período de tiempo configurado (el llamado “Switching Delay”). Una vez transcurrido este período, todas las líneas cambian a “Receipt” y esperan a que lleguen los datos.
