IIoT y Análisis predictivo de activos para reducir averías

Duke Energy es uno de los consorcios de energía eléctrica más grandes de Estados Unidos, dando servicio a 7.2 millones de clientes minoristas en Estados Unidos y con una capacidad de generación eléctrica de 58.000 MW.

Duke Energy tuvo una avería en un transformador que propició averías en cascada en otros transformadores y dos turbinas, causando daños por más de 10 millones de dólares.

Los analistas de datos de Duke Energy el 80% de su tiempo a recopilar datos y solo el 20% de su tiempo a analizarlos.

Sus procedimientos generales de análisis presentaban diagnósticos inconsistentes y evaluaciones de riesgos limitadas, dando origen a grandes pérdidas económicas.

SOLUCIÓN PROPUESTA

Para controlar los activos críticos durante el espacio de tiempo entre las inspecciones, la ingeniería determinó que se necesitaba una monitorización continua en tiempo real.

PRiSM Predictive Asset Analytics se implementó como parte del programa Smart Gen de Duke Energy.

PRiSM es un software para el análisis predictivo de los activos, permite modelar el comportamiento óptimo y normal de un activo mediante el análisis de datos históricos y una vez en producción puede detectar cuándo el equipo se está desviando de su rango de operación normal.

Con PRiSM se pueden planificar con tiempo las intervenciones para minimizar el impacto en la producción, pero también para corregir una situación antes de que un daño significativo ocurra.

Estas desviaciones proporcionan alarmas que pueden alertar a los clientes días, semanas o incluso meses antes de que ocurra un problema importante.

1. Pérdida de eficiencia de la turbina de vapor

• PRiSM lanzó una alarma por baja temperatura del vapor de extracción.
• Gran cantidad de combustible adicional quemado durante 8 días.
• Podría haber pasado un mes o más antes de que la planta detectara el problema.

2. Problema en el sellado del cojinete

Observación

• Se observan picos en la temperatura del metal de los cojinetes de las turbinas de baja presión.

Resultados

• La inspección in situ detectó un depósito de aceite con la mitad de agua y la mitad de aceite.
• El equipo de ingenieros detectó que las válvulas intrincadas suministraban demasiada presión a las juntas, lo que provocaba que el agua fluyera a los cojinetes.

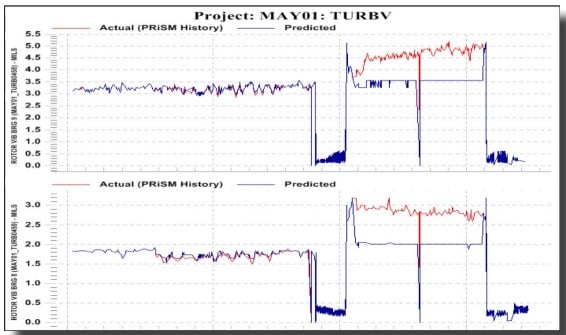

3. Rotor “Low Presure” – Problema en los álabes L-0

• La unidad se puso en servicio después de un “outage ” y hubo un cambio en las vibraciones de los cojinetes de una de las turbinas de “Low Presure” (los niveles de vibración estaban muy por debajo del nivel de alarma).
• Se notificó la anomalía al equipo de ingenieros y personal de planta.
• Se recopilaron datos de las vibraciones y se retiró el equipo para su inspección.
• Los tornillos de la mitad inferior del manguito de flujo se habían roto y el manguito contactaba con los álabes L-0.
• La mitad superior del manguito ya no era sostenida por la mitad inferior.
• Aunque se produjeron daños menores en los álabes “Low Presure”, se evitó dañar múltiples etapas de álabes, empaquetaduras y diafragmas si hubiera habido una liberación del álabe.
